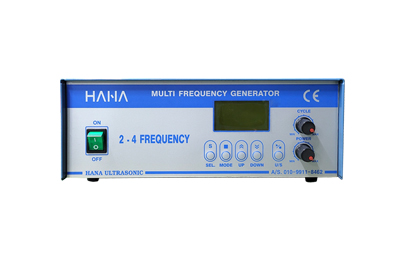

제품명 4주파 초음파발진기
제품설명

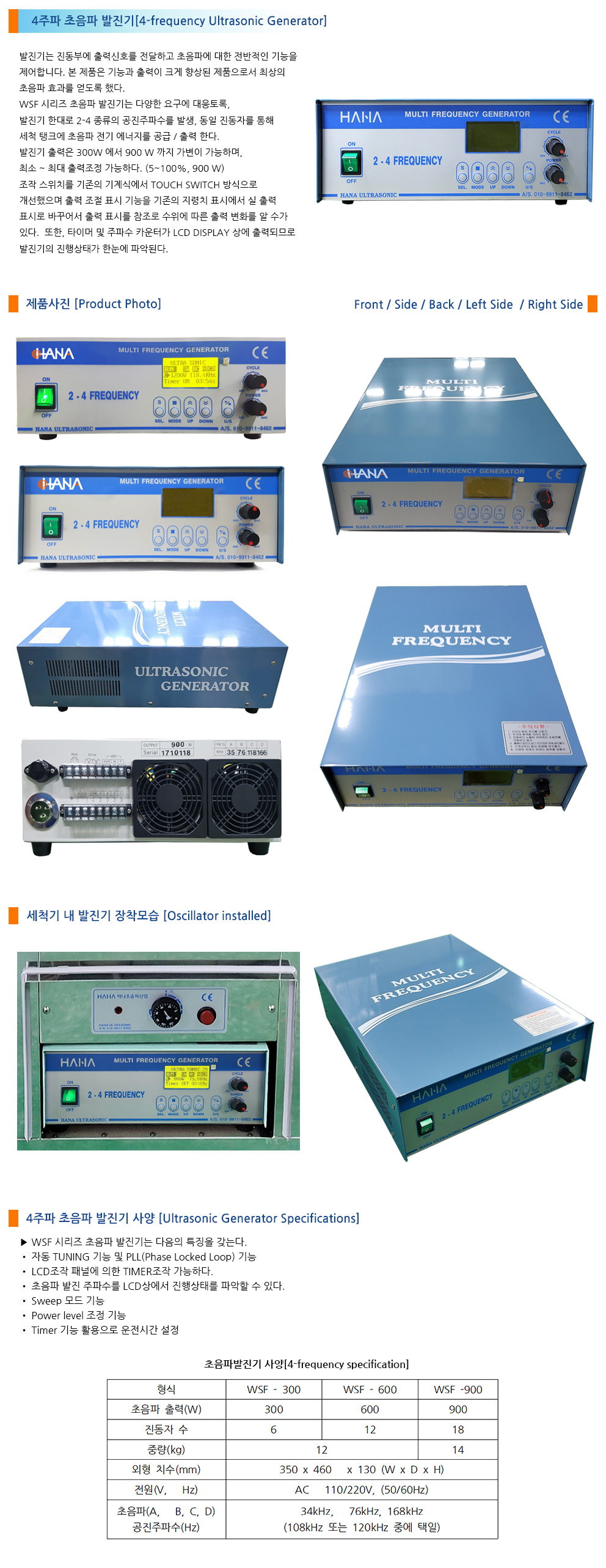

4주파 초음파발진기




발진기는 진동부에 출력신호를 전달하고 초음파에 대한 전반적인 기능을 제어합니다.









제품소개 >>The introduction of the products




본 제품은 기존의 제품보다 기능과 출력이 크게 향상된 제품으로서 최상의 초음파 효과를 얻도록 했다

최신 마이콤을 사용하여 프로그램에 의한 프로세서로 출력 POWER조절, OVER LOAD검출, SWEEP기능

REMOTE기능 등이 있으며 수위 변화에 따른 자동 주파수 추미 기능인 PLL 기능이 있다.

특히 MASTER 발진(OSC) 동작 중에 부하(온도, 수위, 세제 등 여러가지 변화에 임피던스가 변함)의 급변함에 따라

POWER 드라이버가 파괴되는 현상이 있는데 이를 방지하기 위해 PLL 자동 복귀 기능이 추가되어 있다.

조작 스위치를 기존의 기계식에서 TOUCH SWITCH 방식으로 개선했으며

출력 조절 표시 기능을 기존의 지령치 표시에서 실 출력 표시로 바꾸어서

출력 표시를 참조로 수위에 따른 출력 변화를 알 수가 있다

또한, 타이머 및 주파수 카운터가 LCD DISPLAY 상에 출력되므로 발진기의 진행상태가 한눈에 파악된다.






특징 ▶ 특징

• 발진출력 가변이 가능
- 5 ~ 100%까지 가변이 가능하며 가변율이 LCD화면에 나타난다
• 장시간 사용이 가능
• LCD조작 패널에 의한 TIMER조작 가능
• 초음파 발진 주파수를 LCD상에서 진행상태 파악
• 수위 변화에 따른 자동 주파수 추미 기능인 PLL기능추가
• SWEEP회로로 진폭의 변화를 주어 균일 세척이 가능
• 마이콤을 사용하여 프로그램에 의한 프로세서로 각종기능을 LCD상으로 조작
용도 ▶ 제품용도

① 출력 조절 기능 : 5~ 100 %
② PLL 기능 : 추미폭 → 약 ± 1 ㎑
③ SWEEP 기능 : 주파수 → 약 ± 500 ㎐
④ REMOTE 기능 : 외부에서 A접점 이용 RUN 제어
⑤ OVER LOAD : 출력 120% 이상시
⑥ FREQUENCY : 동작주파수가 LCD 화면상에 DISPLAY됨
⑦ TIMER : 01초~99분까지 설정(TIMER기능 내장)
